靈活可擴充的多聲道音訊生態系統

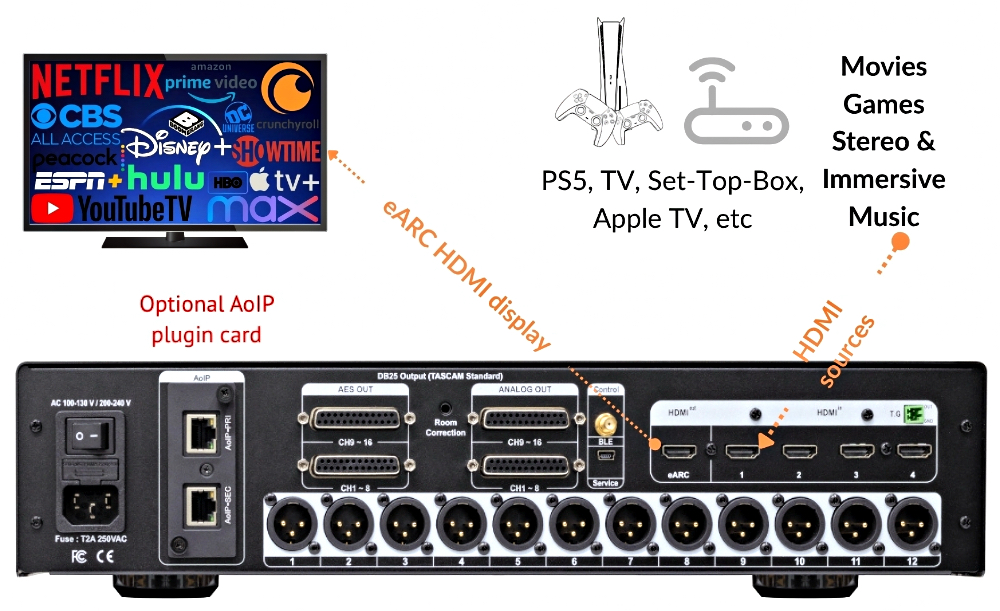

電影與遊戲長久以來都支援多聲道音訊，而現在 Apple Music、Tidal、QQ、Qobuz 和 YouTube 等平台也開始支援 Dolby Atmos、DTS 及多聲道 PCM 格式。現代家庭將立體聲系統、串流播放器、遊戲主機與家庭劇院融為一體——並透過 USB 與 HDMI 提供多聲道音訊。

NuPrime Fusion-X 平台將這些不同領域整合於一個模組化、靈活且可擴充的生態系統中——重新定義您體驗音樂與電影的方式。

H16-AVP – 功能完整的 AV 處理器，配備房間聲學校準功能，提供三種類型的輸出：AES（DB25）、AoIP（RJ45）及類比（DB25 和 XLR）。最多可解碼 7.1.4 聲道。

AES3（DB25）輸出 – 純數位輸出，適用於高階 DAC。
類比（DB25 和 XLR）輸出 – 方便連接後級擴大機與主動式喇叭。
AoIP – 實現長距離、低延遲的音訊傳輸與無縫同步，並支援無限制擴充。
HDMI 2.0，支援 HDCP 2.2、3D 及 4K HD 影像
Dolby Atmos（最高 7.1.4）、Dolby True HD、DTS:X、DTS-HD
HDMI eARC

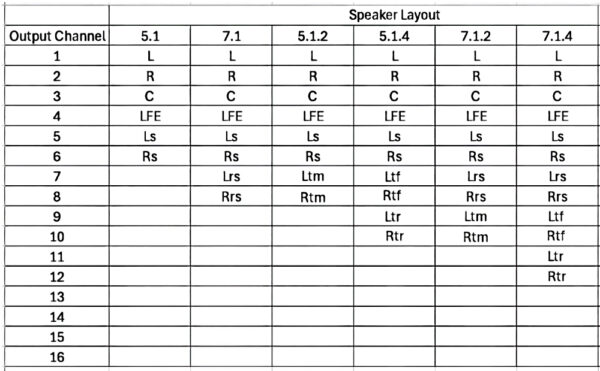

喇叭配置與連接方式

注意：任何聲道皆可透過 AoIP 擴充，例如 4 x LFE、2 x Ls、2 x Rs。

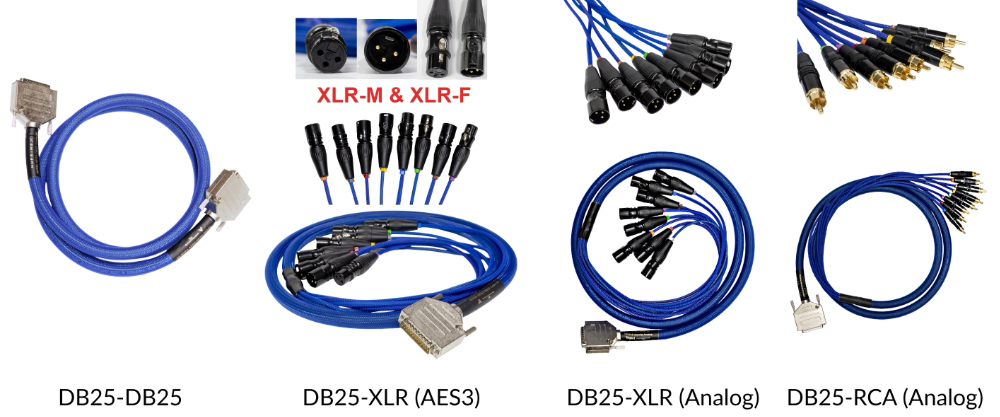

多種線材自由搭配：

類比輸出

2 x DB25（類比）轉 XLR 線材（ANA-Core DB25-XLR）
2 x DB25（類比）轉 RCA 線材（ANA-Core DB25-RCA）
12 x XLR（類比）線材
2 x DB25 轉 DB25（類比）線材（ANA-Core DB25-DB25）

數位輸出

2 x DB25（AES3）轉 XLR 線材（AES-Core DB25-XLR）
2 x DB25 轉 DB25（AES3）線材（AES-Core DB25-DB25）
透過乙太網路線提供 AoIP 輸出

使用情境

使用情境 1：與現有立體聲系統整合

NuPrime-X H16-AVP 是一款高度靈活的橋接設備，讓希望擴充沉浸式音訊（如 Dolby Atmos® 或 DTS:X®）的使用者，在保留現有雙聲道立體聲設備的同時，享受多聲道音訊體驗。此應用通常分為以下兩種情境：

與類比立體聲系統整合 – 您可以使用 H16-AVP 標準的 XLR 平衡輸出或 DB25 類比輸出，將前置左、右聲道傳送至現有的高階類比前級擴大機與立體聲後級擴大機。其餘類比輸出則可連接至多聲道後級擴大機或主動式喇叭，以驅動中央及環繞喇叭。

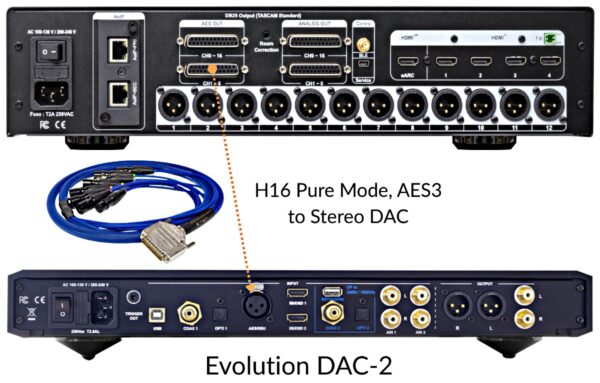

透過 AES3 與數位立體聲系統整合：如果您現有的立體聲系統採用具有數位輸入的高階獨立式 DAC，您可以透過 H16-AVP 的 AES3 數位輸出，將前置左、右聲道傳送至該 DAC。如此可完全繞過處理器內建的 DAC，將純數位訊號直接傳送至立體聲系統的 DAC。

使用情境 2：透過 AES3 打造高階數位生態系統

對於重視精確、零損耗數位訊號傳輸的音響玩家而言，H16-AVP 透過兩個 DB25 連接器，提供 7.1.4 聲道 AES3（AES/EBU）數位音訊輸出。

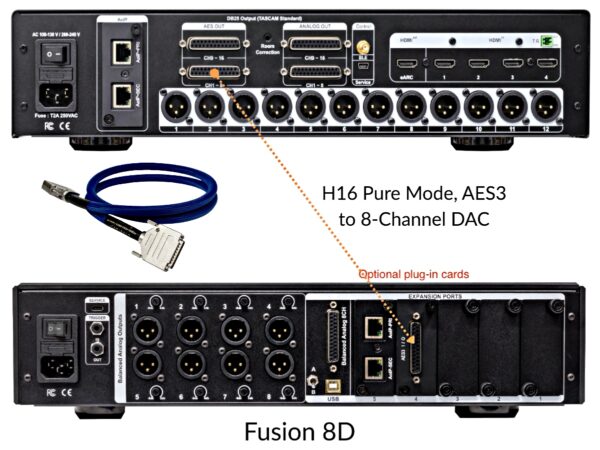

終極音響玩家系統 – 使用 NuPrime 的 AES-Core 線材，您可以將 H16-AVP 直接連接至 Fusion 8D 多聲道 DAC。Fusion 8D 透過四組獨立且具時鐘同步功能的雙聲道 DAC 電路，解碼純淨的數位訊號。接著，您可以搭配精心挑選的多聲道與單聲道擴大機，與 Fusion 8D 組建真正量身打造的系統，以完美滿足您的性能需求與喇叭配置。

高效能家庭劇院系統 – 另一種方式是將 AES3 輸出直接連接至 MCX-800AD 八聲道整合式擴大機（搭載 Card-AES-96A），打造結合數位解碼與高功率擴大的一體化解決方案。

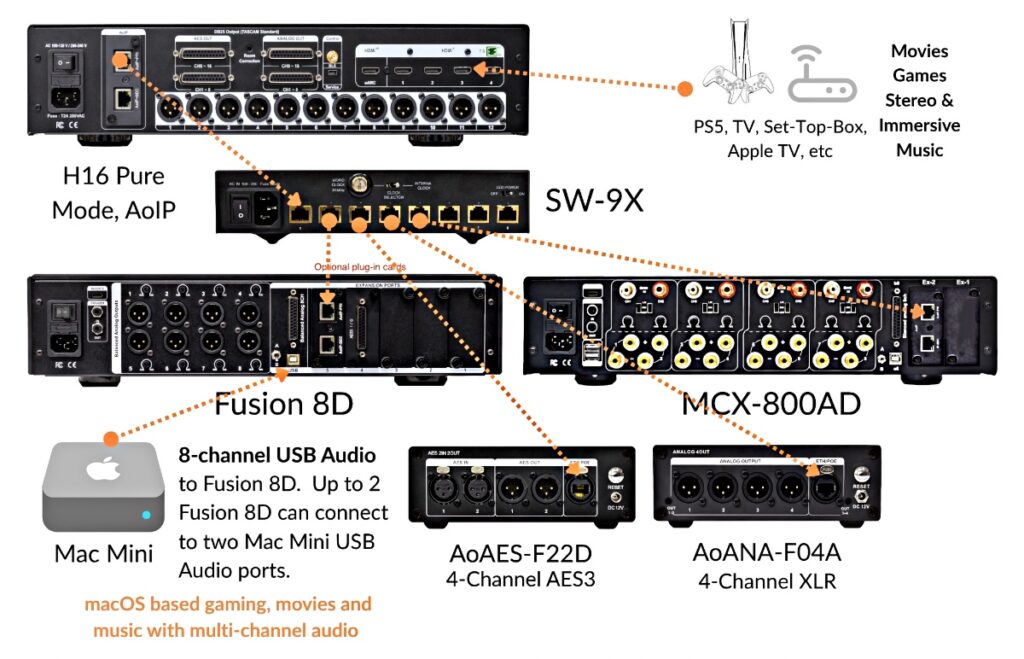

使用情境 3：適用於大型空間的可擴充網路化沉浸式音訊（AoIP）

當搭載選購的 AoIP 擴充卡後，H16-AVP 將成為可擴充音訊網路的核心，透過標準乙太網路傳輸音訊，所有聲道皆可在亞微秒等級內保持同步。此配置為完整 7.1.4 聲道系統或分散式家庭音訊提供高度靈活性。

若要進一步提升高階解碼能力，H16-AVP 可以透過網路將音訊串流至 Fusion 8D（搭載專用 AoIP 擴充卡）。Fusion 8D 可專責解碼耳朵高度的 7.1 聲道，並搭配 Fusion-4X 和 Fusion-3X 擴大機及超低音喇叭。與此同時，H16-AVP 可透過相同網路將四個頂置／高度聲道串流至 AoANA-F04A 介面。AoANA-F04A 可在本地將數位串流轉換為平衡類比訊號，直接驅動四個主動式／有源吸頂喇叭，無需在房間內鋪設長距離且昂貴的類比線材。

使用情境 4：分散式多房間音訊與長距離串流（AoIP）

對於複雜的安裝環境，例如將音訊傳送至不同區域或跨越建築物內的長距離傳輸，可以使用配備虛擬音效卡的電腦作為中央控制核心。不同於通常受限於單一房間的 HDMI 處理器，電腦可以管理 AoIP I/O，並將雙聲道或多聲道音訊直接輸出至網路；既可在房間內播放 7.1.4 電影音訊，也能透過標準乙太網路線材，將高解析度音訊串流至其他房間的獨立 NuPrime-X 轉換器。

網路轉類比：您可以透過網路將音訊串流至 AoANA-F04A 介面，作為高效能橋接設備，在遠端喇叭位置提供四聲道平衡類比輸出。
網路轉數位：如果您在遠端配置高階數位音響設備，AoAES-F22D 可以接收網路串流，並在本地輸出兩組平衡式 AES3 數位訊號。

由於這兩款專業網路音訊介面皆支援乙太網路供電（PoE），因此只需一條 CAT6 網路線，即可同時將電力與多聲道音訊傳送至遠端位置，大幅簡化長距離佈線，並減少房間內的線材雜亂。

技術指南

AoIP 生態系統

音訊網際網路協議（Audio over Internet Protocol，AoIP）是一種透過標準 IP 網路傳輸數位音訊的技術，正在徹底改變專業與消費性環境中的音訊分配方式。

主要優點

高解析、無壓縮音訊傳輸。
靈活、可擴展且集中化管理 —— 無需重新佈線即可擴充系統，並可透過單一簡易介面進行管理。
長距離、低延遲音訊傳輸 —— 可透過標準乙太網路可靠傳輸音訊，具備亞微秒級同步，並採用 AES67 標準以確保不同設備間的順暢互通性。

AoIP 裝置是否需要連接至路由器？

不需要。在大多數安裝環境中，Audio over IP（AoIP）裝置不需要路由器即可運作。

AoIP 裝置主要透過乙太網路交換器進行通訊。由非網管型或網管型交換器組成的標準區域網路（LAN），通常已足以在裝置之間傳輸音訊串流。大多數 AoIP 協定，包括 Dante、AES67、Ravenna 及其他類似系統，都是設計在單一第 2 層（Layer 2）乙太網路上運作，裝置透過乙太網路封包與 MAC 位址直接進行通訊。

只要所有 AoIP 端點都連接至相同的網路區段或 VLAN，即使沒有路由器，音訊路由、時鐘同步及串流傳輸仍可正常運作。

AoIP 控制器的作用是什麼？設定完成後是否仍需要使用？

AoIP 控制器主要是一種用於裝置探索、建立音訊訂閱、監控網路狀態及修改路由設定的配置與管理工具。在大多數 AoIP 系統中，系統完成設定後，控制器無需持續保持連線。

裝置記憶體中的設定儲存 - 當使用控制器應用程式（例如 Dante Controller）將音訊從一台裝置路由至另一台裝置時，路由資訊會直接儲存在 AoIP 端點的非揮發性記憶體中。即使裝置斷電，仍會保留這些訂閱設定。
裝置之間的直接通訊 - 完成設定後，AoIP 端點會透過乙太網路交換器直接彼此通訊。音訊串流不會經過控制器電腦，控制器也不會作為一般音訊傳輸的中介。
重新通電後自動恢復 - 如果整個 AoIP 系統關機後重新啟動，裝置會自動載入儲存的設定，並重新建立先前的音訊訂閱。在正常情況下，系統恢復運作時不需要執行控制器軟體。
