H16 與 MERGING HAPI MKII 的設定方法

Windows 設定需求

開始之前，請先在您的 Windows 電腦上安裝以下軟體：

  • Audiocom Controller（請參閱 H16-AIP 產品頁面以取得最新版本）
  • Merging Audio Device (MAD) Driver v2.5.1 build 1871（此為我們測試過的版本。您也可以嘗試較新的版本）。

網路連線設定

  1. 連接 Switch → HAPI MKII PRI。
  2. 連接 H16 AIP PRI → HAPI MKII SEC。
  3. 連接 Switch → Windows PC。

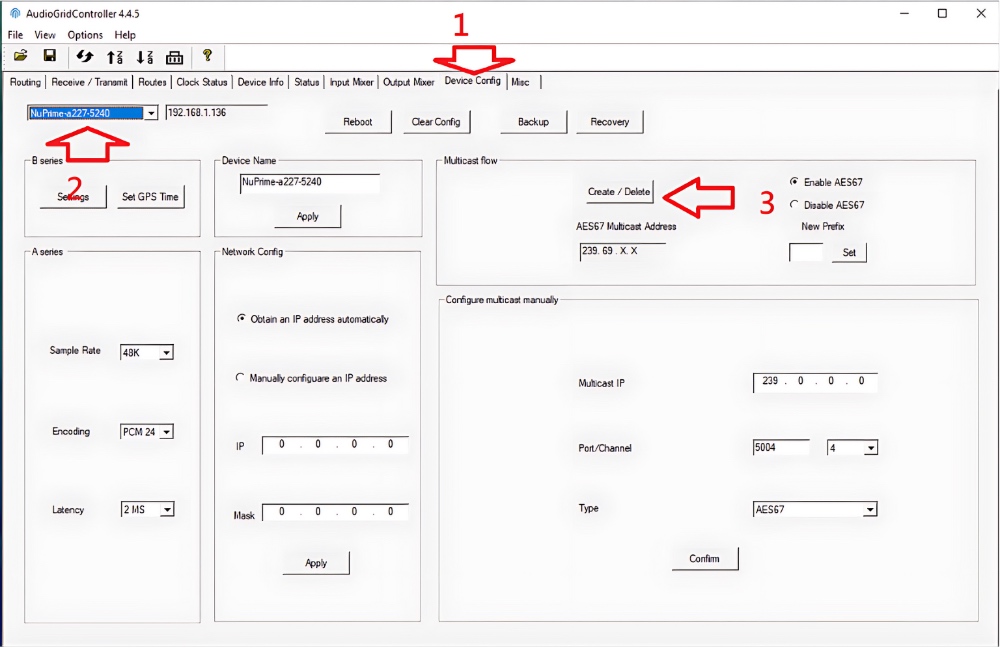

Audiocom Controller 設定

  1. 開啟 Audiocom Controller。
  2. 點選 Device Config。
  3. 選擇裝置 H16 (Nuprime-a227-xxxx)。
    注意：H16 與 MCX800AD 都會顯示為 Nuprime-a227-xxxx。繼續操作前，請確認所選裝置為 H16。
  4. 點選 Create/Delete。

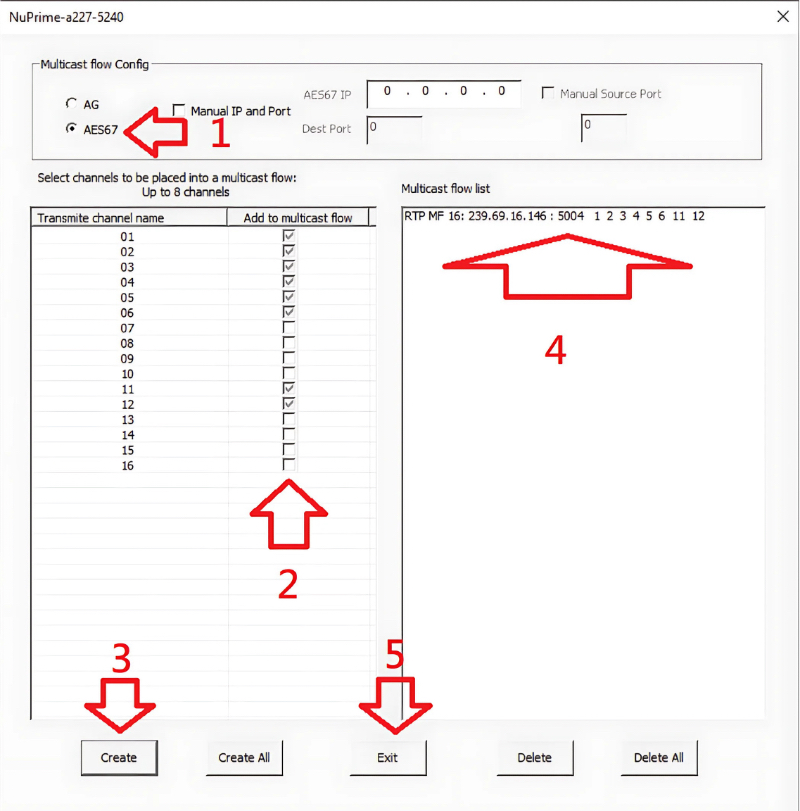

建立 AES67 多播


  1. 選擇 AES67。
  2. 勾選您要加入的喇叭聲道：
    • 若為 5.1.2 配置，請勾選 1、2、3、4、5、6、11、12。
  3. 點選 Create 以建立多播。
  4. 建立完成後，該多播會顯示在軟體中箭頭 4 所指示的位置。
  5. 點選 EXIT 關閉。

ANEMAN 設定


  1. 開啟 ANEMAN 軟體。
  2. 在 HAPI MKII 上按一下滑鼠右鍵，然後選擇 Open Advanced Page。

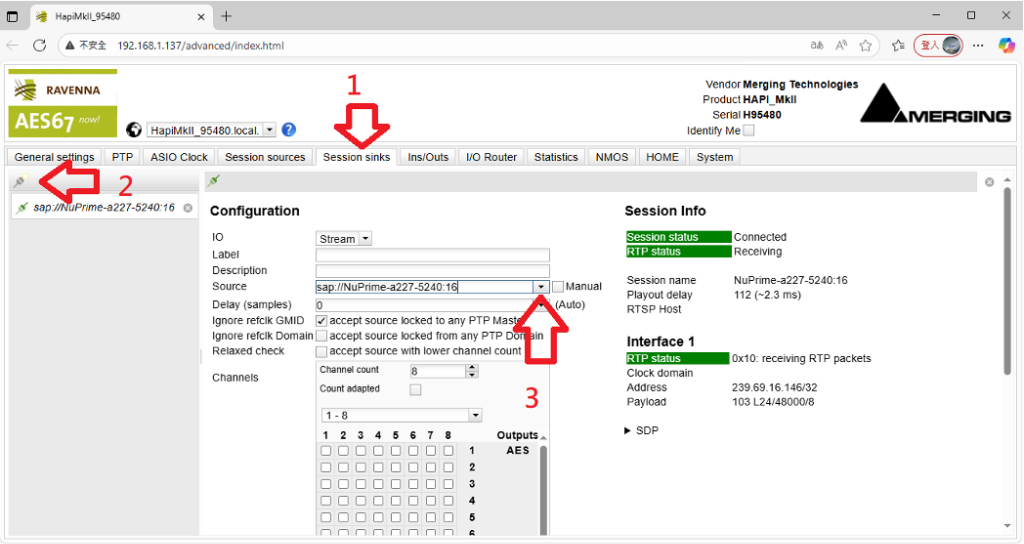

在進階頁面中：

  1. 點選 Session sinks。
  2. 點選加號 (+) 圖示以建立新的 sink。
  3. 將 Source 設定為 Nuprime-a227-xxxx:16。

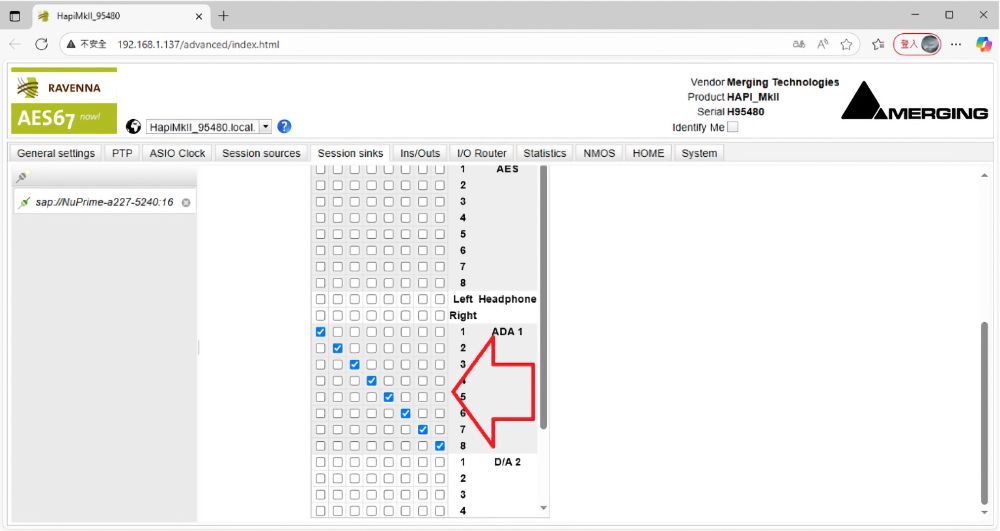

確認 ADA 聲道 1–8

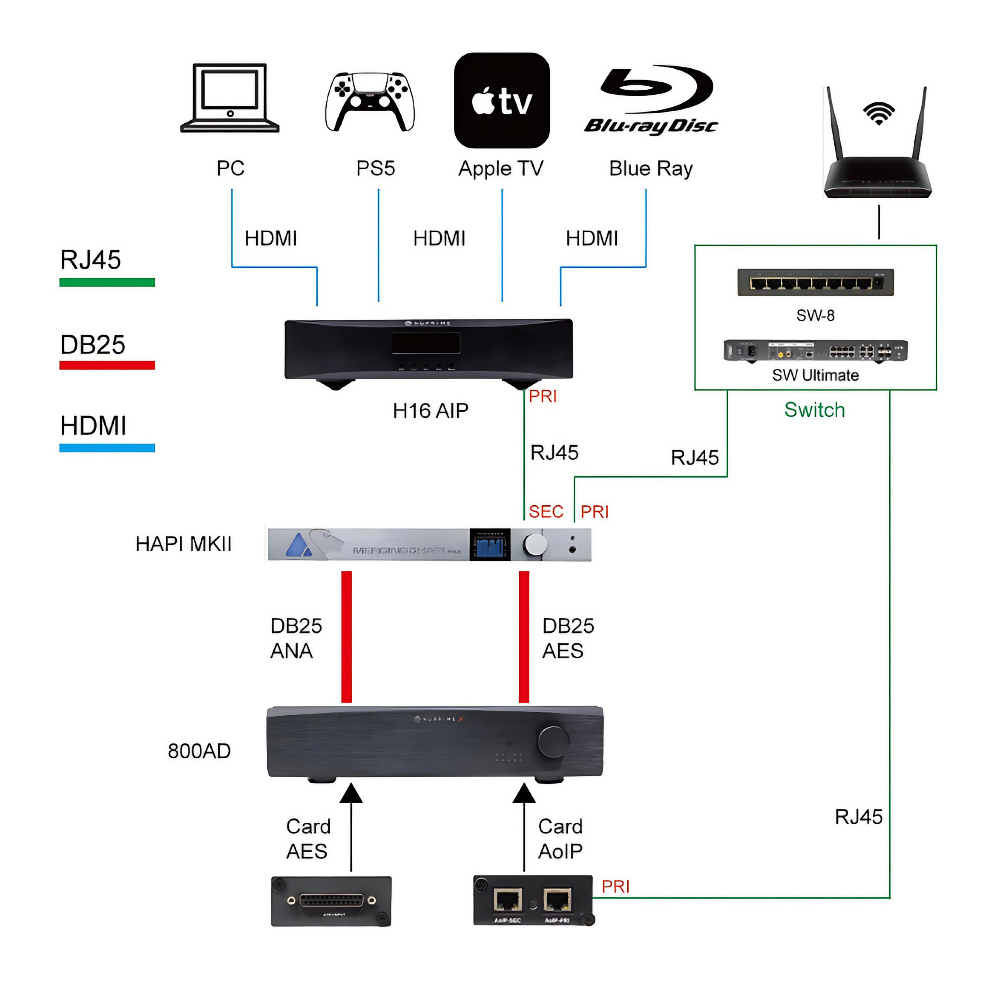

使用案例示意圖
