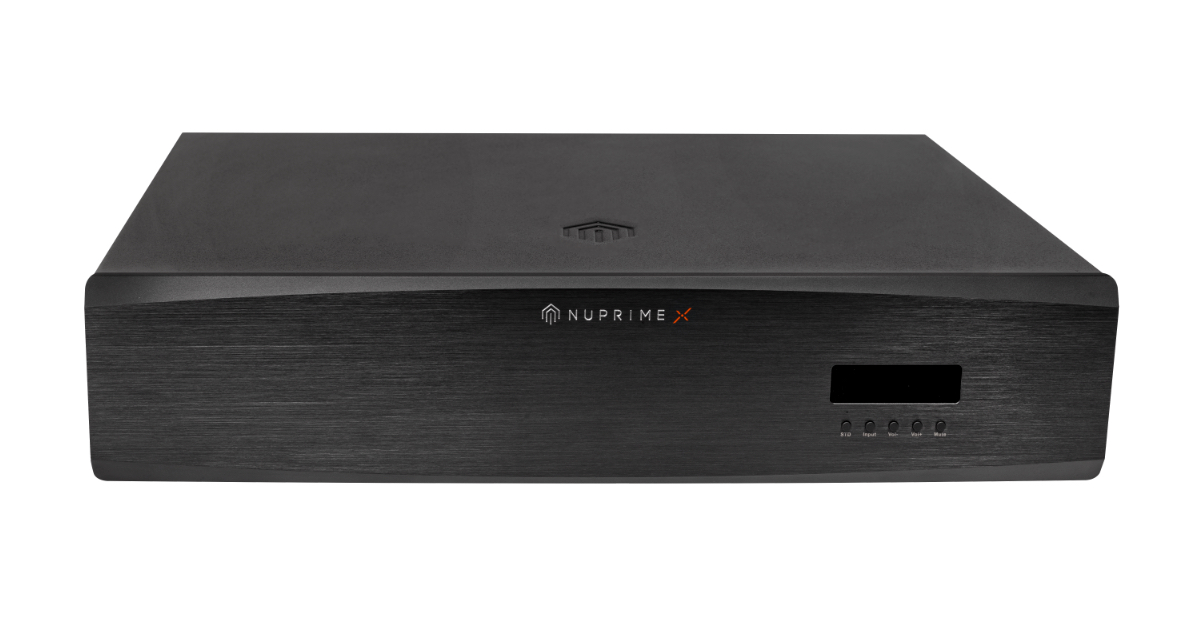

H16-AVP

NT$68,000.00

Nuprime-X H16-AVP 是一款高效能 HDMI 音訊解碼器，配備 AES3（AES/EBU）數位音訊輸出與 XLR 類比輸出，可與專業音響系統無縫整合。支援沉浸式音訊格式，包括 Dolby Atmos® 與 DTS:X®，並具備完整的 eARC HDMI 及 4K HDR 影像直通功能。本機亦內建自動空間校正，可針對不同聲學環境進行最佳化播放調校。

尊敬的客户，本网站目前暂未开放购买功能，敬请谅解。如有需要，请联系客服咨询。

描述

Nuprime-X H16-AVP 是一款高效能數位 AV 家庭劇院處理器，配備 AES3（AES/EBU）數位音訊輸出與 XLR 類比輸出，可與專業音響系統無縫整合。

HDMI 解碼

作為 Nuprime Fusion-X 平台的一部分，H16-AVP 可與其他 Nuprime AES 相容產品無縫連接，構建一個統一且可擴展的音響系統。

I2S 轉 AES 介面板

主要特色

音訊

  • HDMI音訊轉換為AES3（AES/EBU）格式。

  • 支援Dolby Atmos®（最高9.1.4聲道）、Dolby True HD®及所有向下相容的Dolby®音訊格式。

  • 支援DTS:X®、DTS-HD Master Audio®及所有相容的HD高解析音訊格式。

  • 支援HDMI eARC。

  • 內建自動空間聲學校正功能，可進行房間EQ校正、聲道音量平衡及揚聲器距離補償。具備一鍵全自動校正，同時允許手動微調。

  • 確保低延遲、高保真的音訊傳輸。

影像規格

  • HDMI 2.0介面，配備4進1出，支援HDCP 2.2內容保護。
  • 支援3D與4K高畫質影像傳輸。
  • HDR格式：支援Dolby Vision®、HDR10及HLG，呈現更豐富的色彩與對比。
  • HDMI CEC支援，實現設備間無縫控制。
  • HDMI影像輸出模式管理，優化顯示效能。

設備控制方式

  • iOS與Android應用程式

  • 手持遙控器

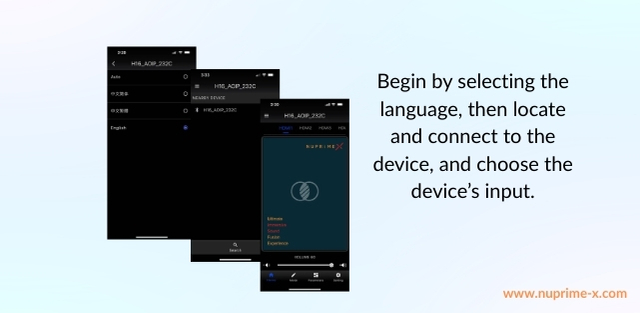

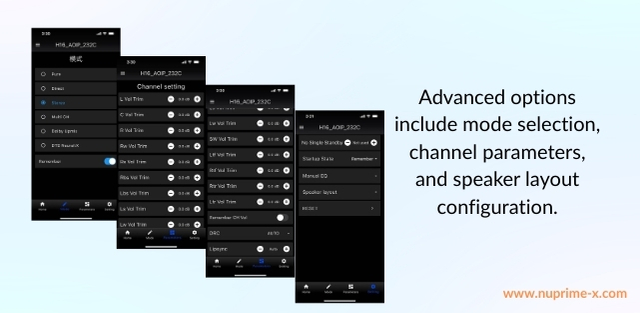

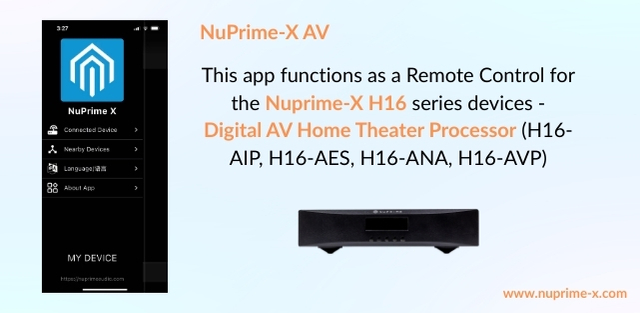

H16 應用程式可於 iOS 與 Android 平台使用，名稱為「NuPrime-X AV」應用程式。

規格

  • 音頻格式：PCM，最高支援 24-bit/192kHz
    Dolby TrueHD 支援 24-bit/192kHz
    Dolby Digital Plus 和 Dolby Atmos 支援 24-bit/48kHz

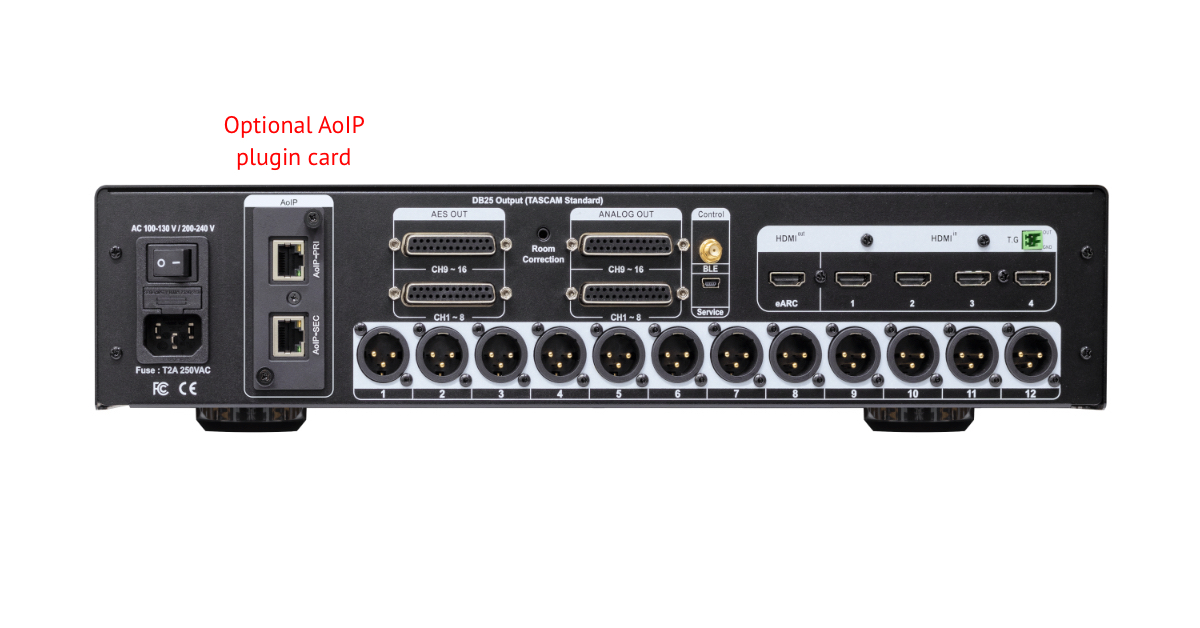

  • 輸入: 4 x HDMI, HDMI eARC
  • 輸出:
    • 16 聲道 AES3 音訊（透過 2 個 DB25 端子輸出，H16 解碼模式可支援 Dolby Atmos 9.1.4 聲道）
    • 16 聲道 XLR 類比輸出，採用兩個 DB25 接口（H16 支援解碼最高 7.1.4 聲道 Dolby Atmos）
    • 12 聲道 XLR 平衡輸出（4 Vrms）
    • HDMI eARC
  • DC 12V 電源供應（使用外接 AC 變壓器）
  • 電源供應：外接 AC 轉 DC 12V/2.5A
  • 產品尺寸與重量：高 55 mm × 寬 235 mm × 深 281 mm；3 公斤
  • 包裝尺寸與重量：高 80 mm × 寬 390 mm × 深 360 mm；4 公斤

H16-AVP 螢幕操作指引

將 H16-AVP 上標示為 eARC 的 HDMI 輸出端連接至您的顯示器。

H16-AVP 預設為 Pure 模式。切換至其他模式會啟用音效處理效果，可能會影響 AES 聲道的音質表現。

前往 Speaker setup。

選擇 Speaker layout。

選擇與您的 HDMI 來源相符的揚聲器配置。

回到設定選單，並在麥克風連接至 H16-AVP 後，選擇「Auto Room Test」。將麥克風放置於主要聆聽位置。為獲得最佳 Dolby Atmos 體驗，請確保主要聆聽點位於前左與前右喇叭之間的中央位置，理想狀況下接近房間中心。更多詳細指引，請參考線上 Dolby 設定指南。

在完成自動房間測試後，請進行手動調整以微調喇叭參數。

H16 模式

Pure（純淨模式）

  • 以原始接收的音訊訊號播放，停用所有 DSP、EQ、低頻管理、分頻器與音調控制。
  • 僅保留必要處理（例如音量控制）。
  • 常用於發燒級聆聽或測試用途。

Direct（直通模式）

  • 與 Pure 類似，但可能仍允許基本處理，例如：
  • 低頻管理（重低音輸出）
  • 喇叭距離／延遲設定
  • 音量電平微調
  • 仍大多保持 DSP 增強功能關閉。

Stereo（立體聲模式）

  • 將輸入訊號轉換為雙聲道左／右輸出。
  • 可依喇叭設定使用重低音輸出。
  • 適合標準雙聲道系統的音樂聆聽。

Multi CH（多聲道模式）

  • 依原始格式在所有可用聲道上播放音訊。
  • 例如：5.1 → 以 5.1 播放，7.1 → 以 7.1 播放
  • 除非必要，不進行升混處理。
  • Multi CH 模式使用完整 DSP 功能，例如低頻管理與喇叭校正，而 Pure 模式則完全繞過所有處理，並將訊號未經處理直接輸出至 AES 或 AoIP 輸出。

Dolby Upmix（Dolby Surround）

  • 將任何輸入（雙聲道或多聲道）升混至完整喇叭配置。
  • 使用 Dolby 處理產生高度與環繞效果。
  • 適合希望從非 Atmos 來源獲得沉浸式音效的情境。

DTS Neural:X

  • DTS 的沉浸式升混技術。
  • 將立體聲或多聲道音訊擴展至完整喇叭系統。
  • 通常因其更寬廣且自然的環繞音場而受到偏好。

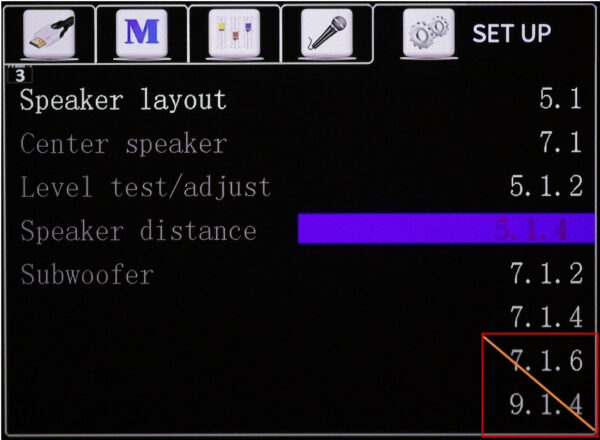

備註：自韌體版本 V2.05.0734 起，「喇叭配置（Speaker Layout）」選單僅支援顯示至 7.1.4 聲道。超過 7.1.4（如 7.1.6 與 9.1.4）將不再支援。

自韌體 V2.05.0734 起新增功能

現有用戶若使用早於 V2.05.0734 的韌體版本，請依產品頁面的「韌體更新指南」進行更新。

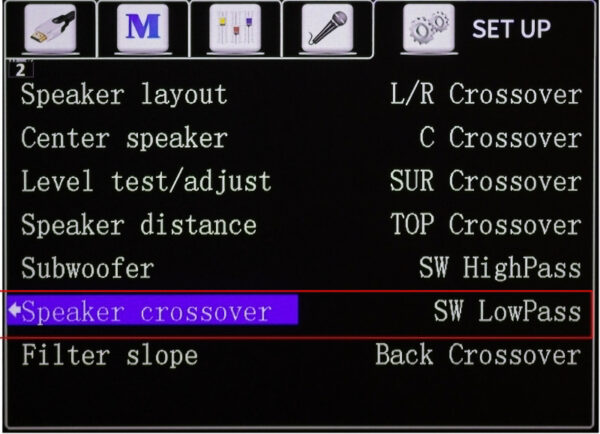

喇叭分頻（Speaker Crossover）

什麼是分頻（Crossover）？簡單說明：

當你設定分頻頻率（Hz）時，即是在告訴擴大機：
• 將低於某個頻率（Hz）的聲音送至重低音（Subwoofer）
• 將高於該頻率的聲音送至喇叭（左／右、中置、環繞等）

常見建議：
• 80 Hz 為 THX 標準設定，適用於大多數喇叭
• 小型喇叭通常使用 100–120 Hz 的分頻點

分頻設定（Crossover Settings）

  • L/R 分頻
    • 前方左／右喇叭的分頻點
    • 調整範圍：Bypass、40 Hz–180 Hz
  • 中央（C）分頻
    • 中置喇叭的分頻設定
    • 調整範圍：Bypass、40 Hz–180 Hz
  • 環繞（SUR）分頻
    • 環繞喇叭的分頻點
    • 調整範圍：Bypass、40 Hz–180 Hz
  • 頂部（Height / Atmos）分頻
    • 高度／Atmos 喇叭的分頻點
    • 調整範圍：Bypass、40 Hz–180 Hz
  • 重低音高通（SW HighPass）
    • 重低音的高通濾波器
    • 調整範圍：Not in use、20 Hz–50 Hz
  • 重低音低通（SW LowPass）
    • 重低音的低通濾波器（LPF）
    • 調整範圍：40 Hz–250 Hz
  • 後環繞分頻（Back Crossover）
    • 後方／後環繞喇叭的分頻設定
    • 調整範圍：Bypass、40 Hz–250 Hz

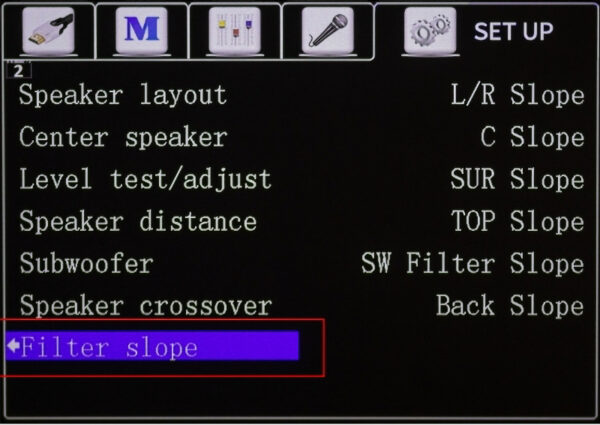

濾波斜率（Filter Slope）

什麼是濾波斜率（Filter Slope）？

濾波斜率表示在分頻點之外，訊號衰減或增強的速度，通常以 dB/Oct（每倍頻程分貝）表示，例如：

  • 12 dB/Oct（較平緩的斜率）
  • 18 dB/Oct
  • 24 dB/Oct（較陡峭的斜率）

為什麼要調整濾波斜率？

濾波斜率會影響不同喇叭之間的融合程度，以及低頻方向性與音色一致性。

較平緩斜率 — 12 dB/Oct

  • 喇叭之間融合更自然
  • 更能適應房間聲學環境
  • 適合較大型落地式喇叭

較陡峭斜率 — 24 dB/Oct

  • 喇叭分工更清晰
  • 適合小型喇叭
  • 減少多喇叭頻率重疊（避免低頻渾濁）
  • 讓重低音表現更乾淨精準

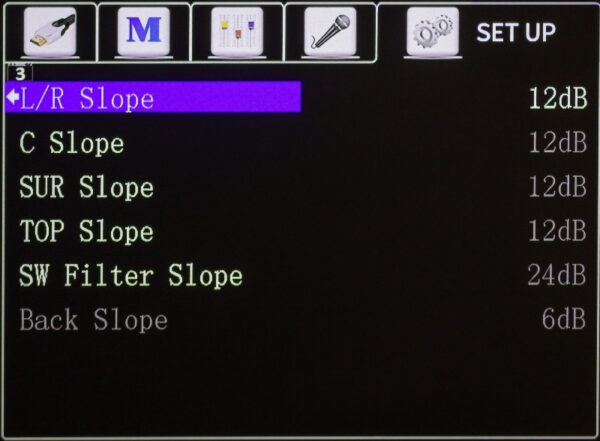

L/R 斜率（左／右聲道）— 調整範圍：12 / 24 dB
C 斜率（中央聲道）— 調整範圍：12 / 24 dB
SUR 斜率（環繞聲道）— 調整範圍：12 / 24 dB
TOP 斜率（高度／Atmos 聲道）— 調整範圍：12 / 24 dB
SW 濾波斜率（重低音）— 調整範圍：12 / 24 dB
Back 斜率（後環繞）— 調整範圍：6 / 12 / 24 dB

AES Outputs Guide

AES Outputs Speaker Layout

Reference table for H16 output channel sequence vs speaker layout

連接至 NuPrime-X 具 8 聲道 AES 輸入的設備

如果您的目標只是將 H16-AES 連接到 NuPrime-X MCX-800AD 或 Fusion 8D，打造完整的家庭劇院系統，您無需了解 AES 的運作原理。只要使用下方所示的 DB25 母對母連接線即可。

連接至具兩聲道 AES 輸入的設備

這 16 個 AES3 聲道透過兩個 DB25 連接器輸出，採用 Tascam 針腳配置格式，這是一種常見於多聲道數位或類比音訊傳輸的標準接線方案。

AES59

AES59 是一項 AES 標準，定義了 25-pin D-sub 連接器的用途與針腳配置，主要用於單一方向傳輸八聲道的平衡類比音訊，或作為可雙向傳輸的數位音訊介面（每個方向包含四組 AES3 數位訊號）。該標準完全相容於既有的 Tascam 介面規格，並被廣泛應用於專業音訊設備中，以便透過單一連接器傳輸多聲道音訊。

AES - 每個 DB25 端口可承載 8 聲道（4 組立體聲），因此兩個 DB25 連接器即可支援最多 16 聲道的 AES3 數位音訊。

AES59（DB25）轉 AES59（DB25）

AES59（DB25）轉 AES3（XLR）

商標與免責聲明：

NuPrime-X 是 NuPrime Audio 的商標。
TASCAM 是 TEAC Corporation 的註冊商標。
AES59 和 AES3 是由 Audio Engineering Society（AES）制定的標準。
本手冊中提及的所有其他商標、產品名稱、公司名稱或標誌均為其
各自所有者的財產。
提及第三方標準（例如 TASCAM 接腳配置、AES59）僅用於說明技術
相容性及符合相關標準。NuPrime-X 產品與這些業界標準相容，本手冊不代表
與相關商標所有者存在任何關聯、贊助或認可關係。



說明書與下載

一個可適應的多聲道音訊生態系統，具備模組化、靈活性與可擴展性。

使用案例（AES 與 XLR 連接）： Fusion-X 使用案例（AES 與 XLR）

使用案例（AoIP 連接）： Fusion-X 使用案例（AoIP）

韌體更新

H16 韌體更新說明

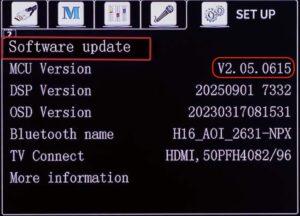

韌體版本位置：

螢幕截圖

H16 系列軟體更新說明（適用於所有 H16 型號）。
注意：請將 USB 隨身碟格式化為 FAT32 格式，配置單位大小為 4KB。

H16 韌體更新歷史

V2.05.1217（2026 年 8 月 10 日發布）

H16_AOIP_v2_05_1217_20260806.upg

無論您目前使用的韌體版本為何，都可以直接升級至最新韌體。本韌體針對以下問題進行了修正：

1. 修正 LFE 輸出過高的問題，同時校準並解決各聲道輸出值不一致的問題。

2. 修正並完全符合 Dolby Atmos 輸出規格，大幅改善可能的動態壓縮問題。現在透過 H16 播放的聲音效果更佳！

3. 修正 5.1 音訊被自動解碼為 7.1 的問題。

4. 修正播放時自動解碼額外 LFE 音訊的問題；例如，播放 2.0 音訊時不再解碼為 2.1。

5. 僅適用於具有 AoIP 聲道的 H16：修正因時鐘同步（clocking）所造成的各聲道潛在雜訊問題（注意：由於 H16 預設設定為 Slave，請確保至少有一台 AoIP 裝置設定為 Master）。

6. 解決內建 DRC 在 5.1.x/4.1.x 格式下執行時可能無法偵測訊號音，導致測量停止的問題。

7. 修正重新啟動後 DRC 資料遺失的問題。

8. 調整 DRC 測試期間使用的標準聲壓級，大幅降低測量時因聲壓過高而產生的潛在干擾。

V2.05.0877

所有先前的錯誤均已修正。如發現新錯誤，請聯絡 support@nuprimeaudio.com。

H16_AOIP_v2_05_0877_20251231.upg

剩餘問題

  1. 雙聲道音訊會被混音為 2.1 聲道音訊。H16 並非針對立體聲音樂來源而設計，目前也沒有修正此問題的計畫。播放雙聲道音樂時，使用者可以忽略超低音喇叭輸出。
  2. 如果喇叭配置未設定為 5.1 聲道，5.1 音訊軌將會上混音至 7.1 聲道。不希望聽到上混音後的 7.1 輸出的使用者，應將喇叭配置設定為 5.1 聲道。
  3. 將 Apple Music 音源從 Dolby Atmos 切換至 PCM 時，前兩秒可能會產生爆音。這是因為解碼格式發生變化，可能會短暫產生瞬態聲音。此情況並不常見，也不會對喇叭造成任何損害。
  4. PURE 模式下的喇叭輸出音量未正確匹配。超低音聲道增益高於其他聲道，而其他聲道彼此一致。作為暫時性的解決方法，可以透過 DSP 設定調整音量，或變更超低音增益。

V2.05.0734

所有 H16 系列都應使用此韌體版本或更高版本。下載 ZIP 檔案並解壓縮，即可取得韌體檔案。

H16_AOIP_v2_05_0734_20251118.upg

韌體 734 已解決 336 版本中的部分問題：

  1. 串音問題
  2. 音樂正常播放期間，訊號遺失且未進行解碼
  3. 當 Apple TV 連接至電視的 HDMI 輸入，且電視的 eARC 將音訊回傳至 H16-AIP，同時四個 HDMI 輸入皆為空置時，H16 的 AoIP 或 AES 音訊輸出會出現雜訊
  4. 新增低頻滾降（low-frequency roll-off）及低頻管理功能
  5. LFE 增益不再衰減（已修正衰減問題）。
  6. 移除額外的 7.1.6 和 9.1.4 喇叭配置，僅保留 7.1.4

剩餘高優先級問題

  1. Pure Mode 輸出錯誤－以下所有音源的雙聲道音訊均會錯誤地與 LFE 混音（顯示為 2.1 聲道）：Mac mini、PC、Apple TV 4K、Shield、Bluetooth（BT）播放。Pure Mode 不應進行任何渲染或產生 LFE。
  2. H16 關機後無法保留設定－H16 關機並重新啟動後，使用者設定會遺失並恢復為預設值。[已於 V2.05.0877 修正]
  3. 所有 5.1 音訊軌均被錯誤解碼為 7。無論格式為何，所有 5.1 音訊軌（PCM 5.1、DD+ 5.1、DTS-HD MA 5.1）都會自動上混音至 7.1。當 Speaker Layout 設定為 7.X.X 時，系統始終會上混音至 7.1。如果配置設定為 5.X.X，則不會發生此問題。
  4. 長時間播放 DD+ Atmos 後出現「No Signal」彈出訊息。使用 Blu-ray 播放器或 H16 播放 DD+ Atmos 音訊的電影時：播放一段時間後，會出現「No Signal」訊息（通常在電影播放到中段時）。背景中的影片與音訊仍會正常播放。[已於 V2.05.0877 修正]

較低優先級問題：

  1. Apple Music（Dolby Atmos → PCM）會在前 2 秒產生爆音
  2. 透過 Bluetooth 切換歌曲時偶爾會產生爆音。[已於 V2.05.0877 修正]
  3. 高度聲道分頻問題。調整喇叭分頻時［已於 V2.05.0877 修正］：
    • 如果將高度聲道從 Bypass 更改為任何分頻值，便無法切換回 Bypass
    • 只有完整重設 H16 才能恢復 Bypass

V2.05.0648

下載 ZIP 檔案並解壓縮，即可取得韌體檔案。

H16_AOIP_v2_05_0648_20250930.upg

  • 此韌體降低了以下 3 個問題：
    • LFE 音量不正確
    • 間歇性問題－重複快速前進或倒轉後出現滴答聲，播放停止／重新開始
    • 這些問題已獲得改善，但尚未完全修正。我們預計於 2025 年 11 月發布另一次韌體更新。
  • H16-AIP－無需更新，因為改善效果僅屬部分改善，請等待下一次韌體更新。
  • H16-AES 出貨時使用的是低於 v2_05_648 的韌體版本。無需更新。

如果您將 H16 系列更新至韌體 V2.05.0648 或更高版本，您的聲道輸出將依照以下順序排列：
